Co ile uchwyt odgromowy? Prawidłowy montaż i odległość
Właściwy montaż uchwytów odgromowych to jedna z kluczowych czynności decydujących o skutecznym funkcjonowaniu instalacji odgromowej. Sprawdź, co ile uchwyt odgromowy powinno się montować w w takich konstrukcjach.
Instalacja odgromowa – od projektu po montaż
Prawdopodobnie niewiele z nas zdaje sobie sprawę, jak ważną rolę pełni w budynkach instalacja odgromowa. Nie bez powodu powinien ją posiadać każdy budynek mieszkalny, przemysłowy czy użytku publicznego. Aby tego rodzaju system właściwie spełniał swoją funkcję, musi zostać, po pierwsze, dobrze zaprojektowany, a po drugie – starannie wykonany.
Zgodnie z normą PN-EN 62305-1:2011 instalacja odgromowa powinna chronić budynki przed uszkodzeniami fizycznymi, a ich „żywych” użytkowników przed porażeniem wywołanym impulsem elektromagnetycznym czy przepięciami. Taka konstrukcja powinna składać się z części:
- Zewnętrznejzbudowanej z takich elementów jak zwód pionowy albo poziomy, przewody odprowadzające i uziomy.
- Wewnętrznej– złożonej z ochronników przepięciowych, szyn ekwipotencjalnych, uziemienia czy systemów monitorowania. Część wewnętrzna odpowiada za wyrównanie potencjałów między instalacjami (elektryczną, gazową czy wodociągową), chroniąc urządzenia elektroniczne wewnątrz obiektu oraz ich użytkowników.
Profesjonalny montaż każdej instalacji powinien poprzedzać staranny projekt, uwzględniający m.in. analizę ryzyka, kwalifikację obiektu do określonej klasy ochrony odgromowej, parametry budynku oraz funkcjonującego w nim sprzętu i warunki środowiskowe, a także precyzyjne rozmieszczenie i rodzaj elementów wykorzystanych do budowy instalacji (promienie i kąty ochronne, wysokość masztów, odległości zabudowy od przewodów odprowadzających, rozmiar oczek siatki zwodów itp). Jedną z czynności montażowych niezbędnych dla skuteczności całego systemu jest odpowiednie rozmieszczenie uchwytów odgromowych, wykorzystywanych do montażu zwodów i przewodów odprowadzających.
Co ile uchwyt odgromowy? To zależy
Na początek warto powiedzieć sobie, że montaż instalacji odgromowej przeprowadza się zwykle jedną z 2 metod:
- standardową,
- naciągową.
Metoda standardowa

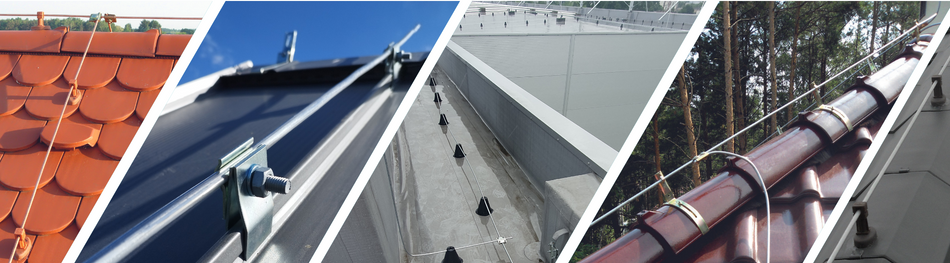

W metodzie standardowej zwody i przewody odprowadzające mocowane są z wykorzystaniem uchwytów dystansowych osadzonych na dachu albo elewacji. Zgodnie z ogólnymi zaleceniami przy zastosowaniu drutu o średnicy fi (ϕ) = 8 milimetrów (mm) odległość między uchwytami zwodów nie powinna przekraczać 1 metra (m). Taka minimalna odległość podyktowana jest tym, że w momencie gdy przez przewód odprowadzający przepływa duży prąd, ten rozgrzewa się i odkształca.
Warto zaznaczyć, że wskazana wartość nie jest bezwzględną i może różnić się w zależności od średnicy komponentu, rodzaju i parametrów instalacji odgromowej albo budynku czy obowiązujących norm i zaleceń technicznych. Warto zwrócić uwagę na całość systemu, a nie tylko jego poszczególne elementy, a w razie wątpliwości skonsultować się ze specjalistą w tej dziedzinie.
Metoda naciągowa
W tej metodzie wykorzystuje się uchwyty naciągowe osadzone w kotwach zamocowanych do dachu, ścian oraz podłoża. W przypadku dachów płaskich kotwy uzupełnia się wspornikami dystansowymi, aby zachować równy dystans pomiędzy dachem i przewodami. Uchwyty naciągowe powinny być umieszczone w miejscach, gdzie linie naciągowe są najbardziej narażone na działanie wiatru oraz innych czynników atmosferycznych, a także rozmieszczone równomiernie, wzdłuż całej linii naciągowej, aby zapewnić równomierne rozłożenie naprężeń.
Podsumowanie
Właściwy montaż uchwytów decyduje o efektywności całego systemu odgromowego. Odległość, w jakiej należy montować tego typu elementy, wynosi najczęściej min. 1 m przy drucie o średnicy 8 mm. Może się jednak różnić w zależności od metody montażu, parametrów technicznych budynku albo instalacji oraz wielu innych czynników.
